如何手搓一个 USB 拓展坞，通过嘉立创画图到打板

明确需求

USB-Hub的核心功能实现可能是 USB 转换芯片 / USB 集线器

• 实现 1*USB-A 转 3*USB-A 2.0 和 1*USB-C 2.0 的功能
• 一个好手动焊接的转换芯片（SOP封装）
• 便宜。不追求极致性能

设计原理图

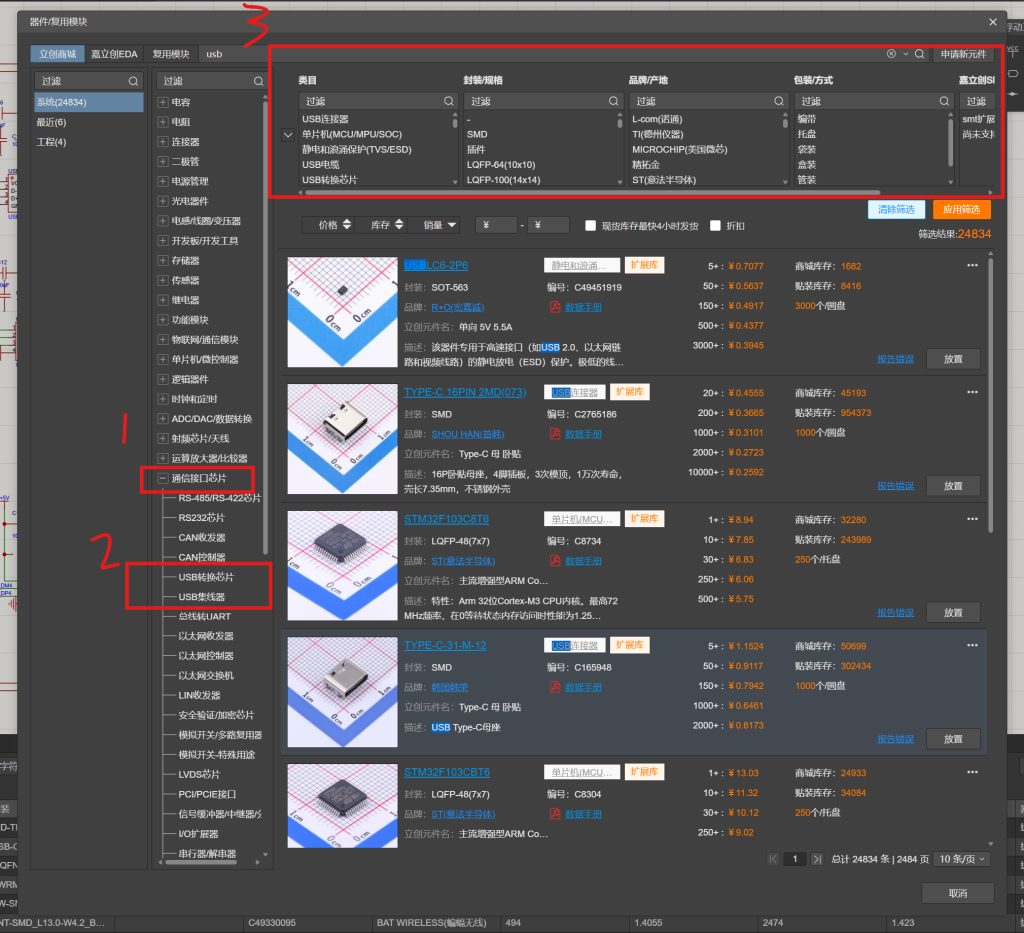

明确了需求之后就可以在立创商城，在 “嘉立创 EDA 专业版” 软件内是快捷键 “Shift+F” 快速打开 “器件/复用模块” 如下图：

1. 找上述符合要求的芯片：在过滤——通信接口芯片——USB 转换芯片 / USB 集线器
2. 缩小范围：再对照需求进一步过滤封装/规格（SOP）、应用功能（在这里是 USB 转 HUB）、USB 协议版本（USB 2.0）、通道数等，甚至是产地，品牌归属地。

经过一番搜索发现 SL2.1A 比较符合设计需求，打开它的数据手册进一步确定是否使用此芯片。

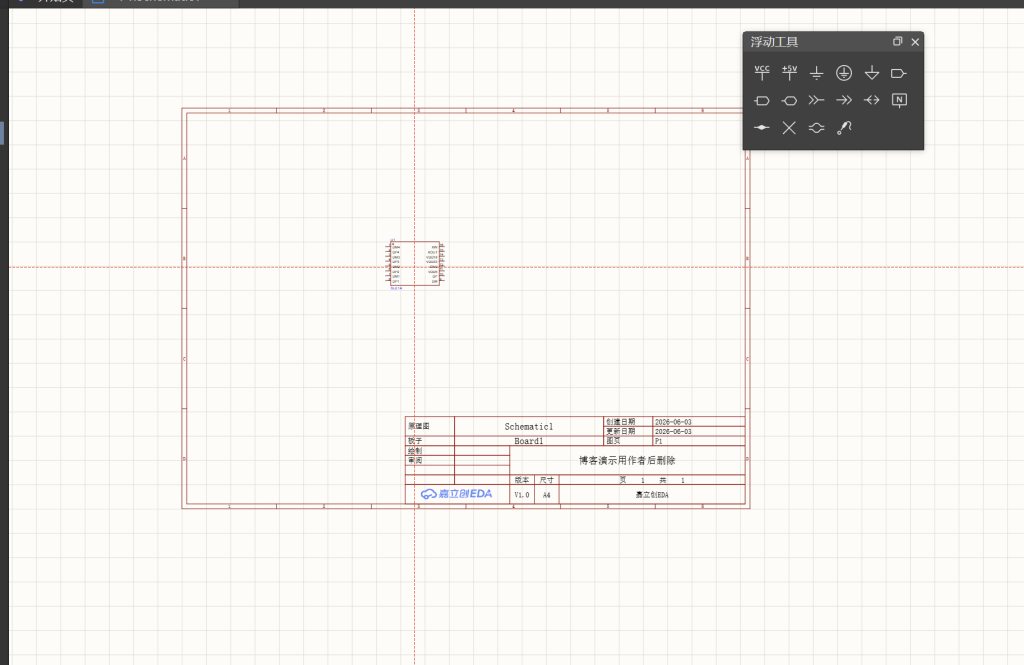

然后在在原理图（Schematic）放置此器件，然后再参考数据手册里的管脚分配，管脚定义，应用电路参考图等进一步设计原理图

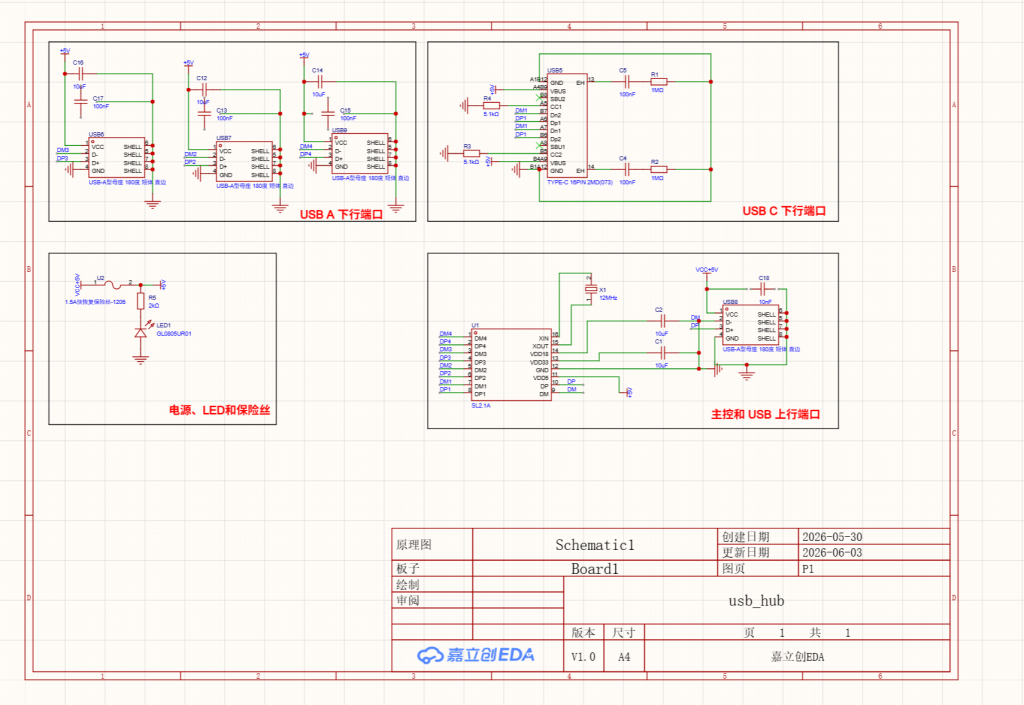

这是设计完成的原理图。

从原理图到 PCB

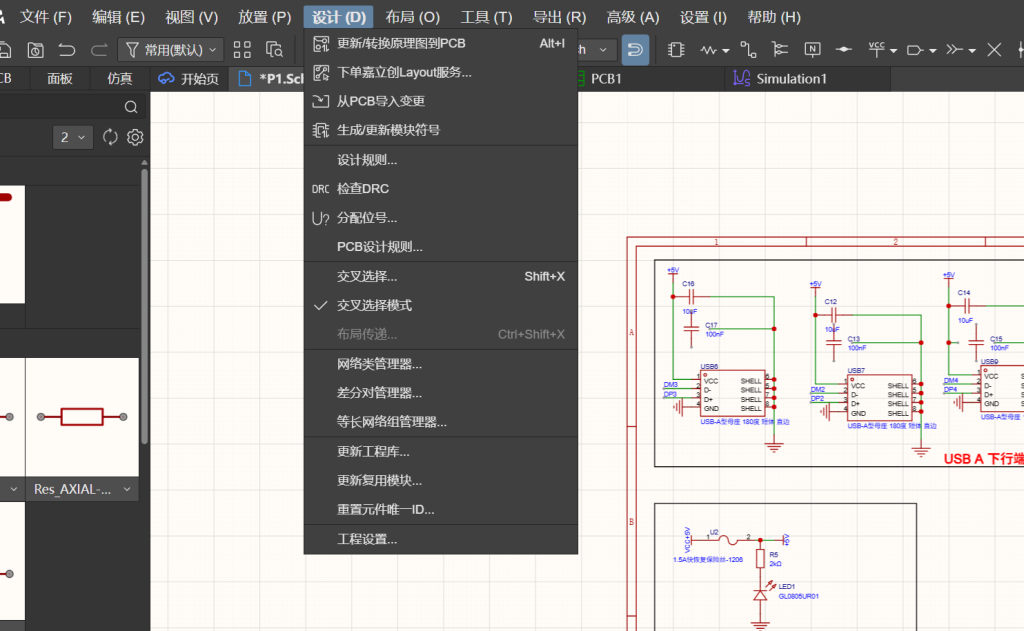

点击上方的设计——更新/转换原理图到PCB或单击快捷键 “Alt+I”

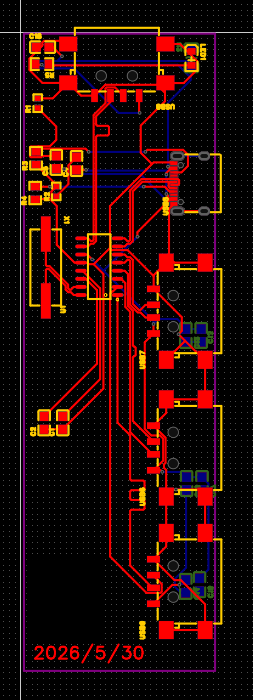

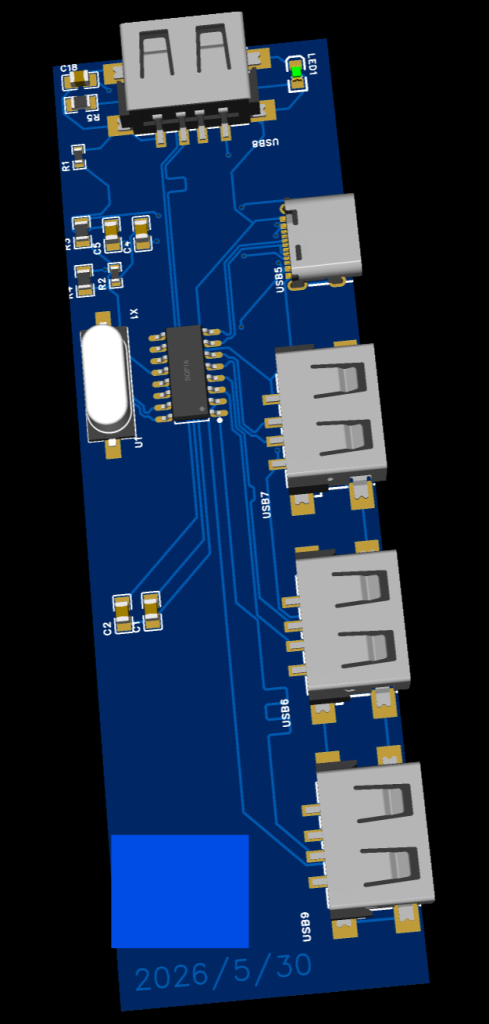

布线

设计一些列的名词就不一一说明了：手动布线，差分对布线，过孔，板框

下单 PCB

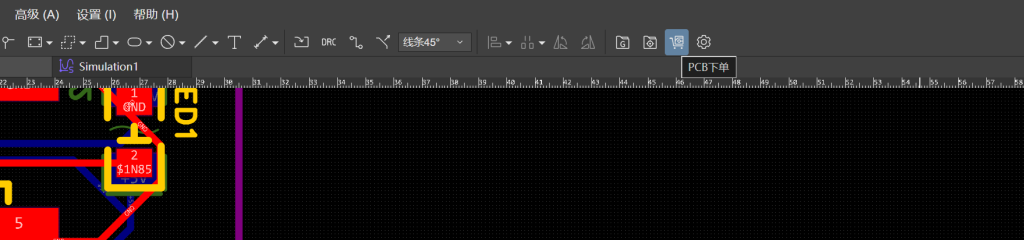

在嘉立创下单平台上传 PCB 制板（Gerber）文件或者在上方工具栏选择 PCB 下单快速下单 PCB

这个板要花 30￥。（30￥ 其实可以买一个更好的拓展坞……）记得在嘉立创用户中心——优惠券中心哪里另一个券啊。链接如下：https://www.jlc.com/newOrder/#/collectCoupons?spm=JLC.MEMBER 这个免费券目前要求之一就是 PCB 尺寸在 100mm*100mm 及以下（注意时效性）

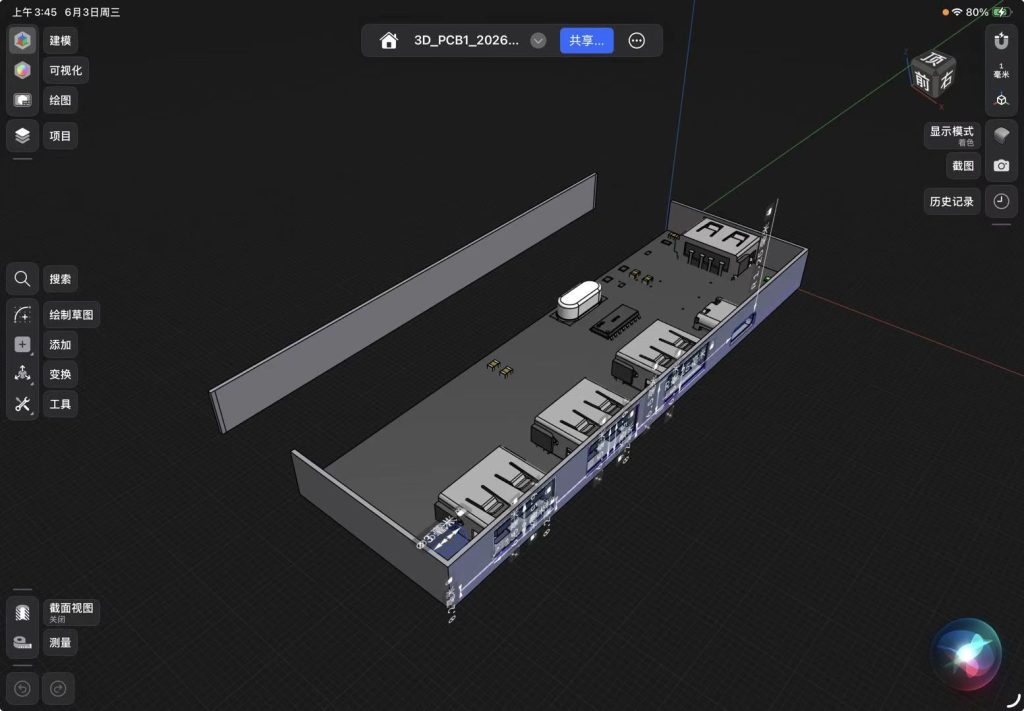

设计外壳
