基本特征
| 符号 | 标注内容 | 说明 | 图例 |
| ⌀ | 直径 | ||
| R | 半径 | ||
| SR/S⌀ | 球面半径/球面直径 | ||
| ⌒ | 弧长 | ||
| ∠ | 斜度 | ||
| ⌭ | 锥度 | ||
| t | 厚度 | ||
| □ | 正方形 | ||
| ↧ | 深度 | ||
| ⌴ | 沉孔或锪平 | ||
| ⌵ | 埋头孔 | ||
| EQS | 均布 |
形状公差
| 符号 | 几何特征 | 基准 |
| ⏤ | 直线度 | 无 |
| ▱ | 平面度 | 无 |
| ○ | 圆度 | 无 |
| ⌭ | 圆柱度 | 无 |
| ⌒ | 线轮廓度 | 无 |
| ⌓ | 面轮廓度 | 无 |
方向公差
| 符号 | 几何特征 | 基准 |
| // | 平行度 | 有 |
| ⊥ | 垂直度 | 有 |
| ∠ | 倾斜度 | 有 |
| ⌒ | 线轮廓度 | 有 |
| ⌓ | 面轮廓度 | 有 |
位置公差
| 符号 | 几何特征 | 基准 |
| ⌖ （需要放大看得清） | 位置度 | 有或无 |
| ◎ | 同心度 (用于中心点) | 有 |
| ≡ | 对称度 | 有 |
| ⌒ | 线轮廓度 | 有 |
| ⌓ | 面轮廓度 | 有 |
| ◎ | 同轴度 (用于轴线) | 有 |
跳动公差
![图片[1]-工程制图符号-胡宗胜的个人博客👤](https://huzongsheng.cn/wp-content/uploads/2026/05/image-44.png)
| 符号 | 几何特征 | 基准 |
| ⟲ | 圆跳动或全跳动 | 有 |
公差方框

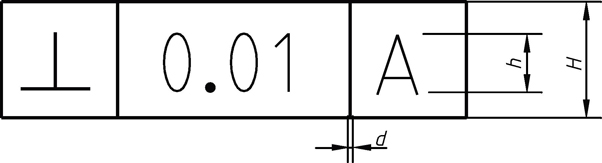

第一个是公差标注符号
![图片[2]-工程制图符号-胡宗胜的个人博客👤](https://huzongsheng.cn/wp-content/uploads/2026/05/image-45.png)
表面处理图形符号

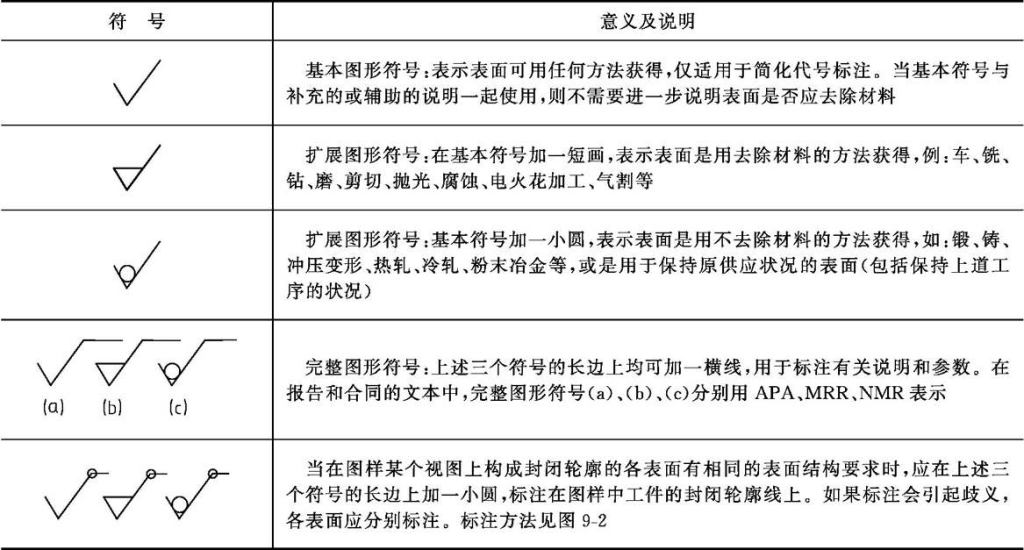

![图片[3]-工程制图符号-胡宗胜的个人博客👤](https://huzongsheng.cn/wp-content/uploads/2026/06/image-8-1024x550.png)

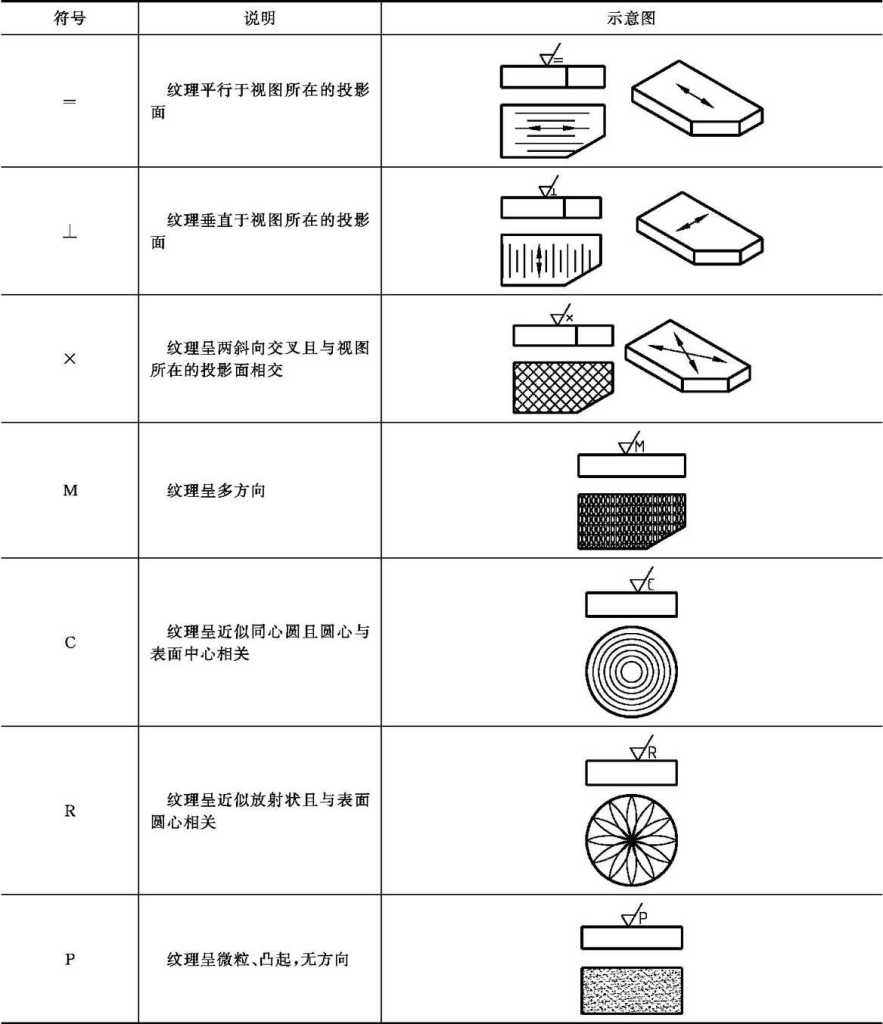

![图片[4]-工程制图符号-胡宗胜的个人博客👤](https://huzongsheng.cn/wp-content/uploads/2026/06/image-9-883x1024.png)
参考资料
机械制图工程手册 第二版 (孙开元 郝振洁)
