如何用 ipad 建模工具画一个曲形绳圈

关键词

• 拉伸
• 条件约束
• 投影
• 构造平面
• 布局
• 扫掠

构造我们想要的基本“曲型圈”

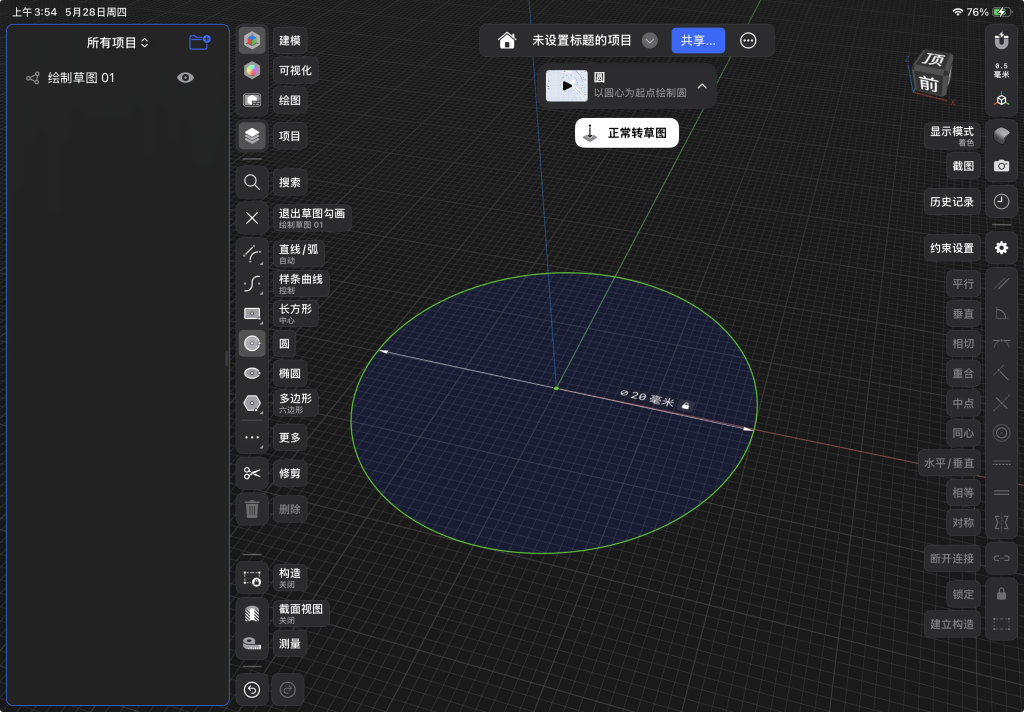

草图画一个圆，然后拉伸成实体 01

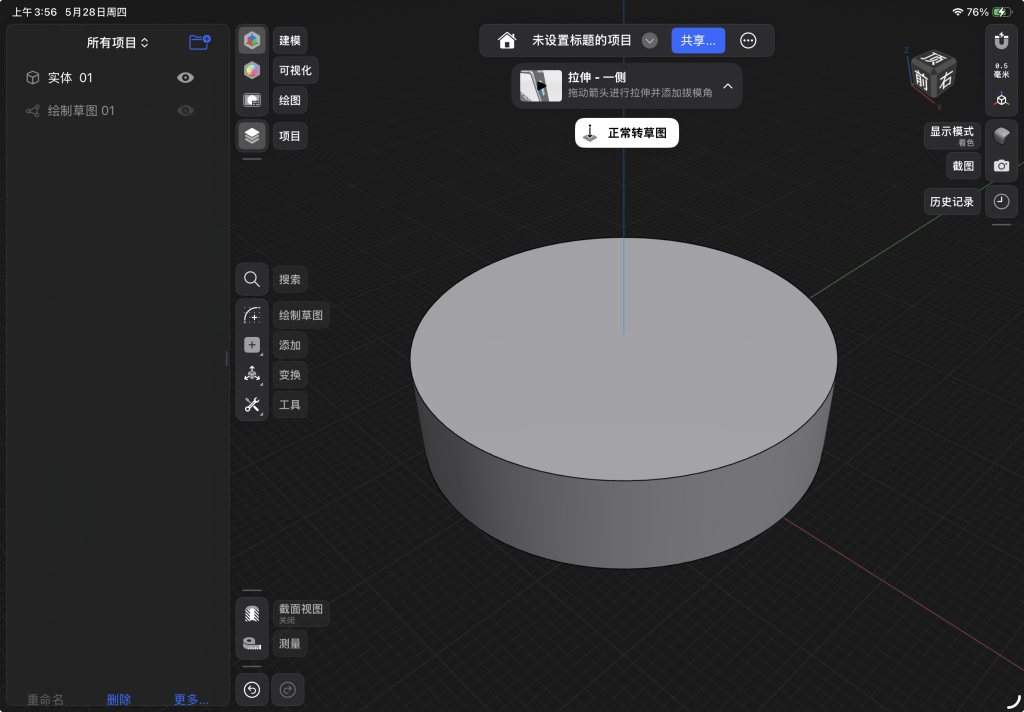

实体效果如图

接着点击右上角打开前视图，在实体 01 下方随便画一个圆，位置在 Z 轴 半径随意（因为后面通过条件约束可以实现想要的效果）。

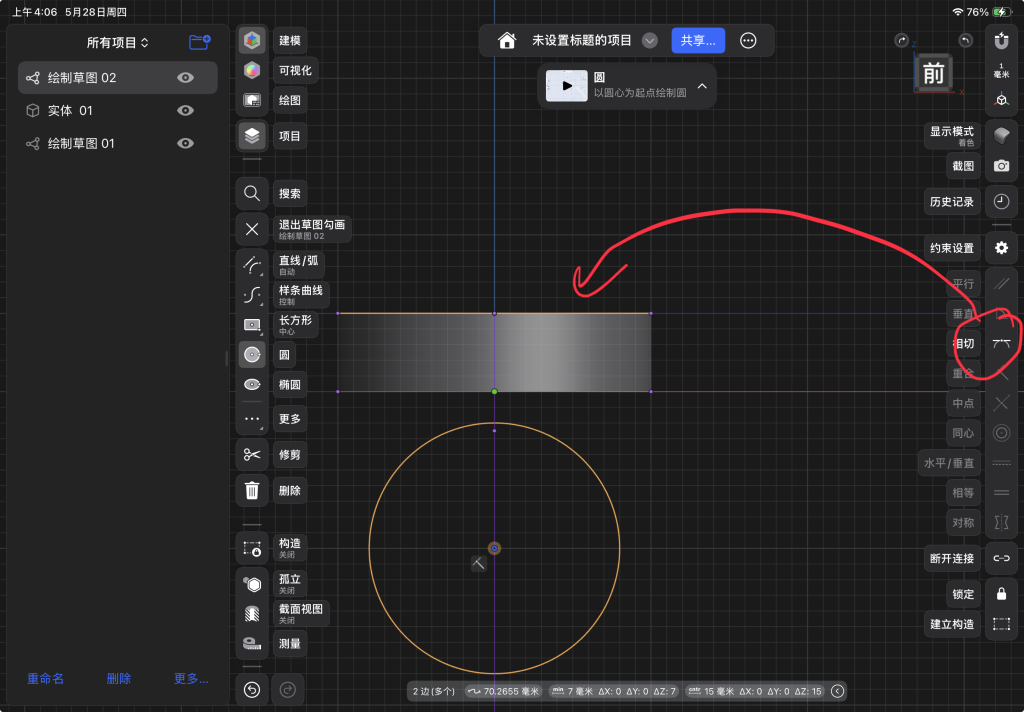

然后画一条辅助线/构造线与实体 01 的上平面重合，再将其与这个圆作“相切”条件约束

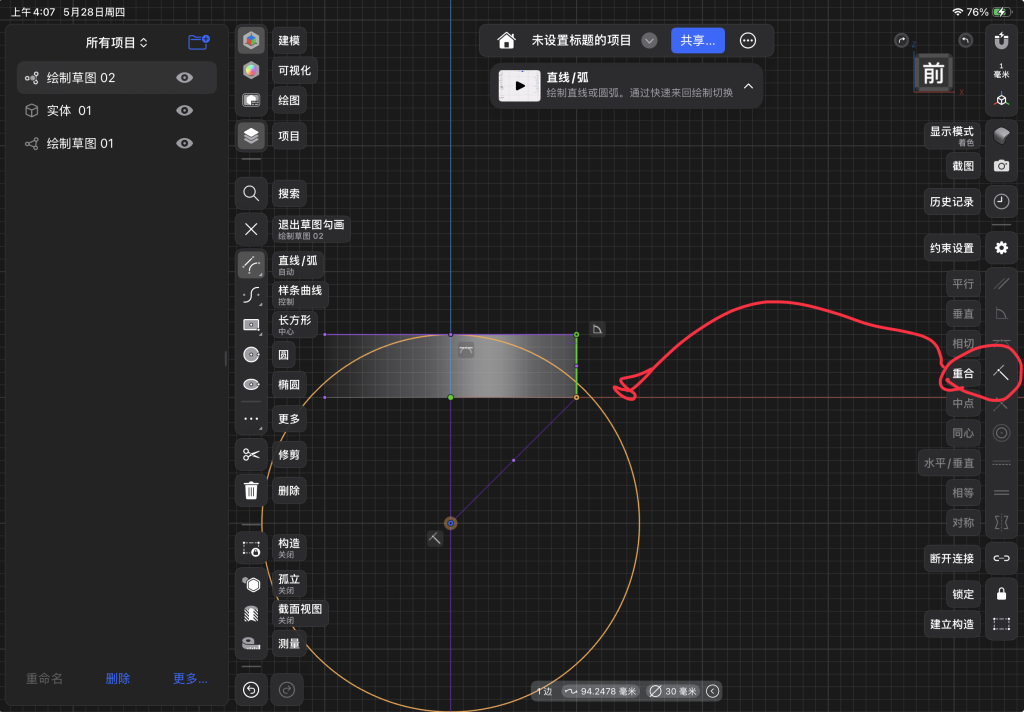

将刚刚那条辅助线的端点与实体 01 的下平面的边缘画辅助线（下图绿色那条）。然后将下面的端点与圆作“重合”条件约束

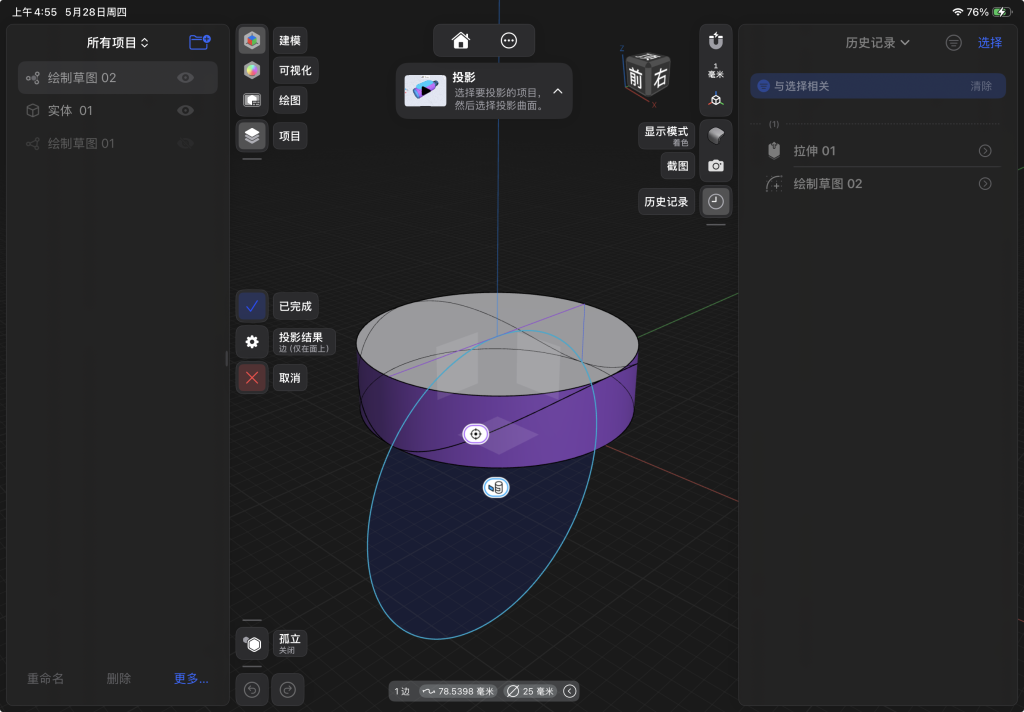

一下就是我们想要的圆。然后使用投影工具，将圆边作为要投影的项目，然后将实体 01 的侧面作为的投影曲面。然后会生成实时效果图。点击已完成确定效果

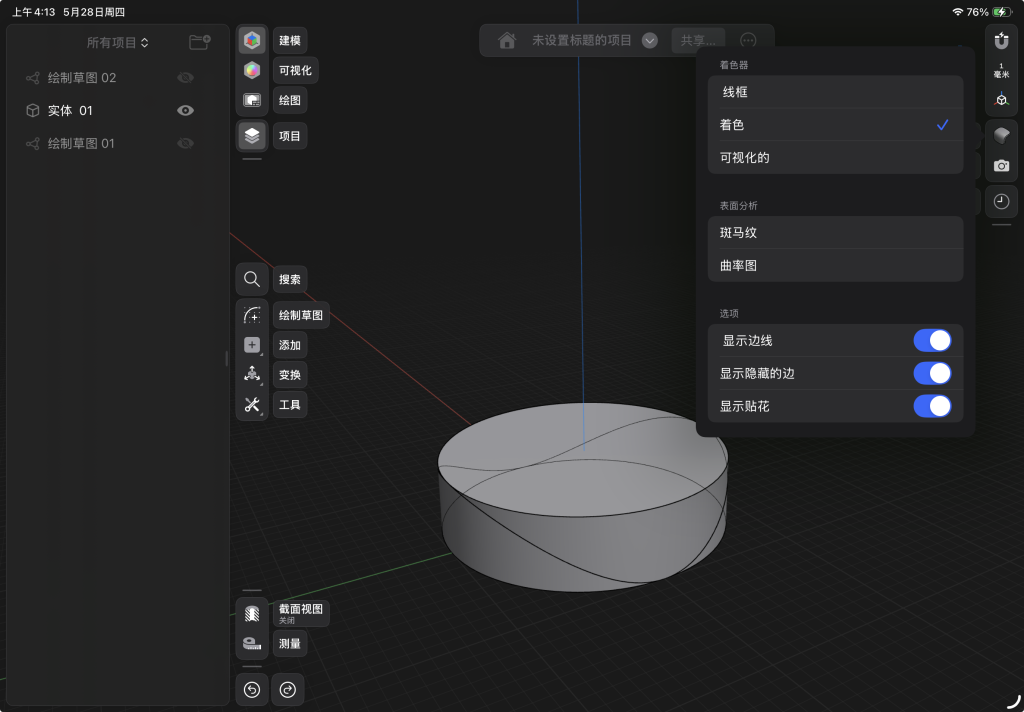

这是完成后的展示，在显示模式——选项——显示隐藏的边，可以显示这条曲线

构建绳圈

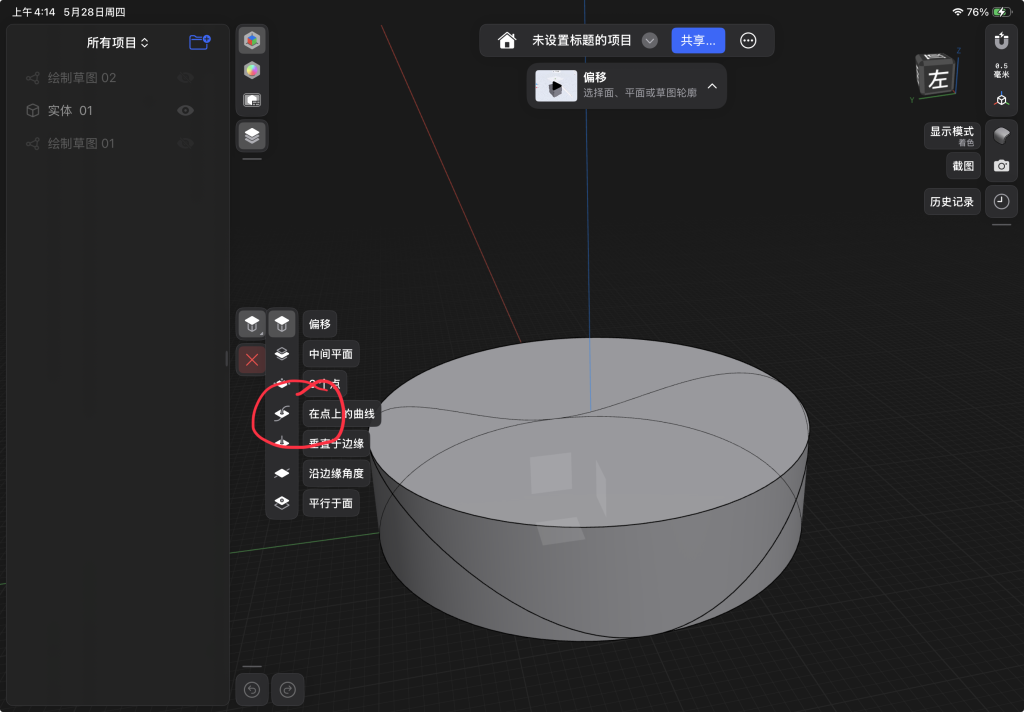

接着我们在这条曲线上实现绳圈的效果了。添加——构造平面——在点上的曲线——然后点击这条曲线——确定，这样就可以在这条曲线上画出想要的绳圈的截面草图

手指双击这个平面可以在这个平面上编辑草图。画出这个绳子的主体，我打算在他旁边围绕八条子绳。因此定下目标把重心圆八等份

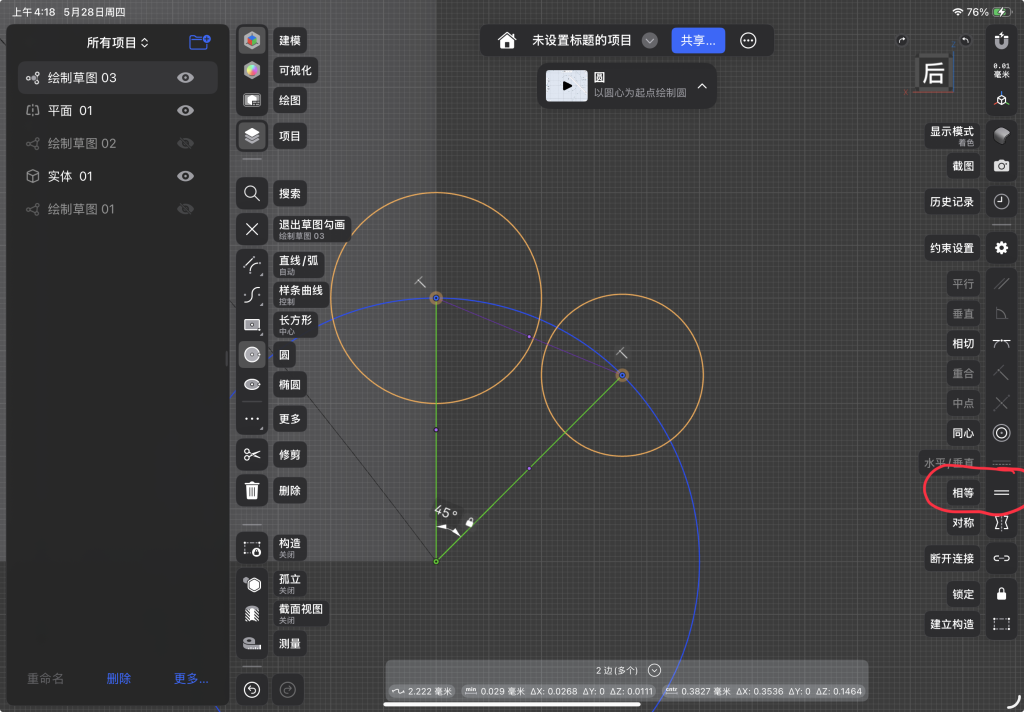

让我们开始吧根据计算（ 360 / 8 = 45 ）在圆心延展两条辅助线/构造线，设置约束条件为角度为 45 度。然后在这两条构造线的与中心圆的交点上画两个圆，然后将他们的半径约束为相等。

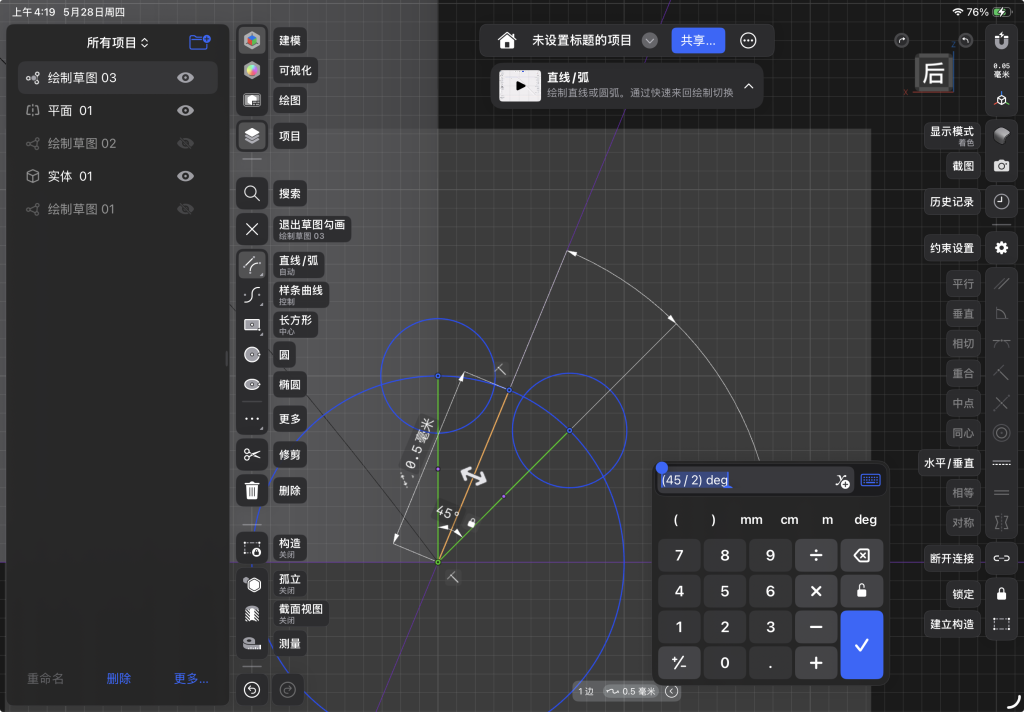

为了让这八个圆的与主绳“严丝合缝”不露出破绽，在这两个构造线的夹角处画一条角平分线（与旁边那两条构造线为 22.5 度）。这条构造线与中心圆的交点就是，两条“子圆”与中心圆这三个圆的交点了

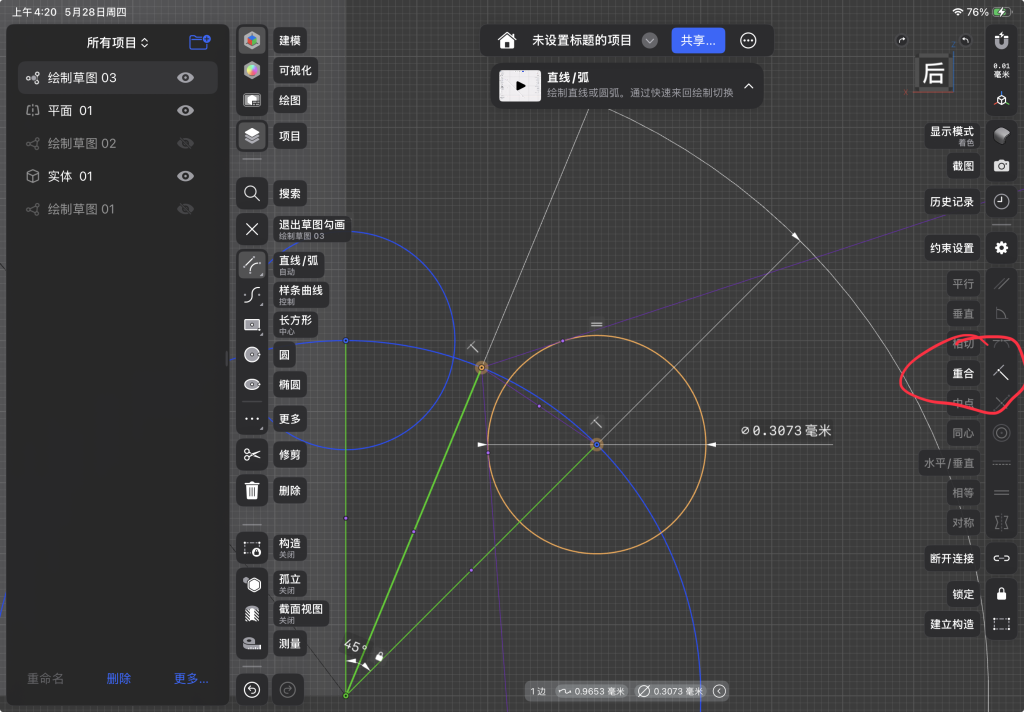

设置其中一个子圆与这个点约束重合，剩下那个子圆就会因为之前设置的条件约束（包括相等）而自动对齐

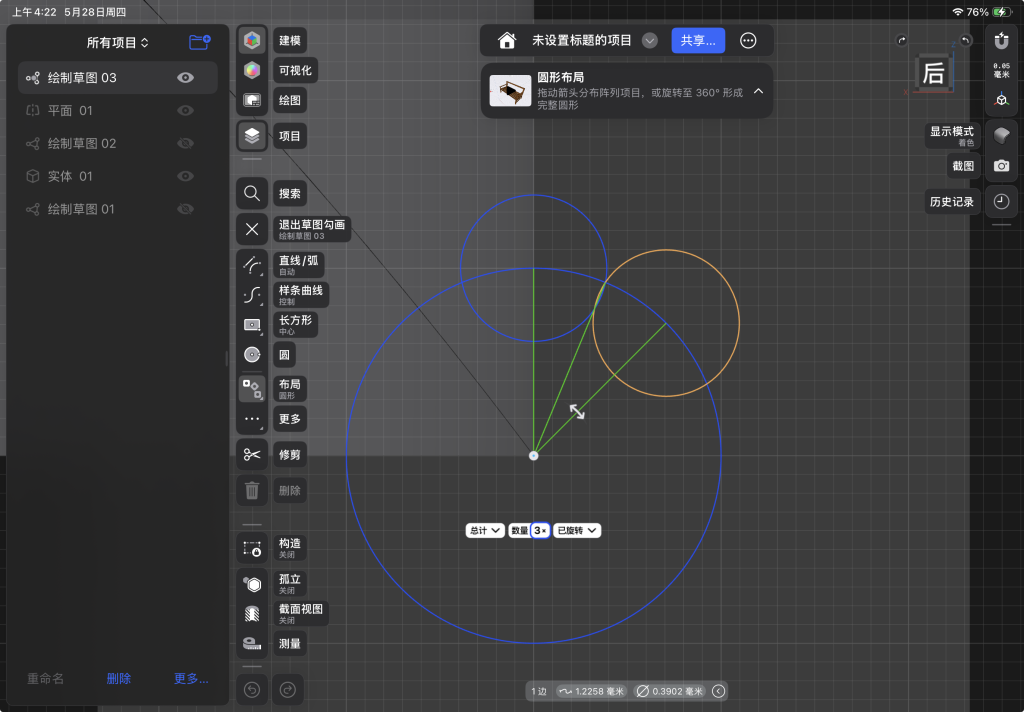

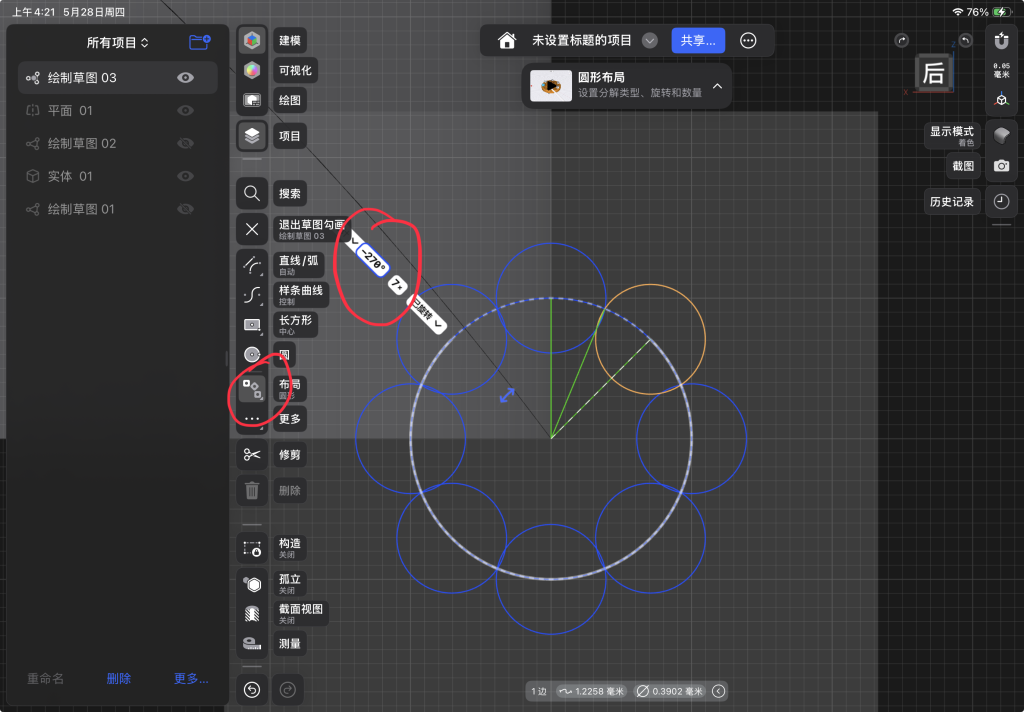

对其效果如下，然后我们选择布局——圆形——将环绕点移动到中心圆圆点上——拉动箭头，

因为目标是 8 个，已经有了 1 个，所以设置总数为 7 。

为了方便选择，

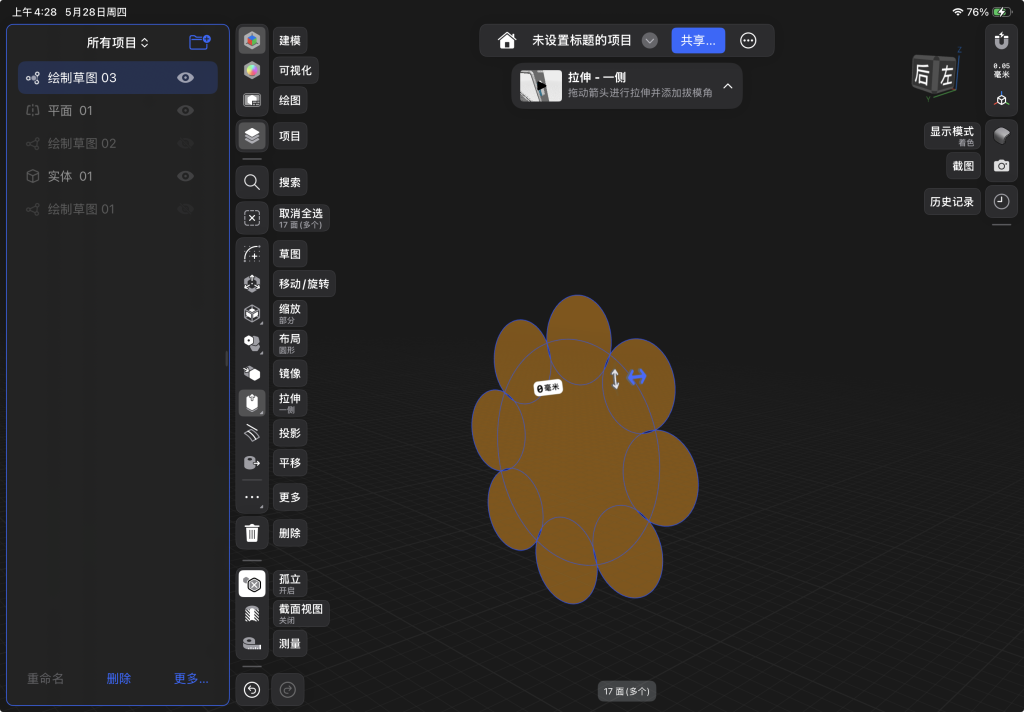

在左边的项目里将这个草图孤立，然后选中所有的面

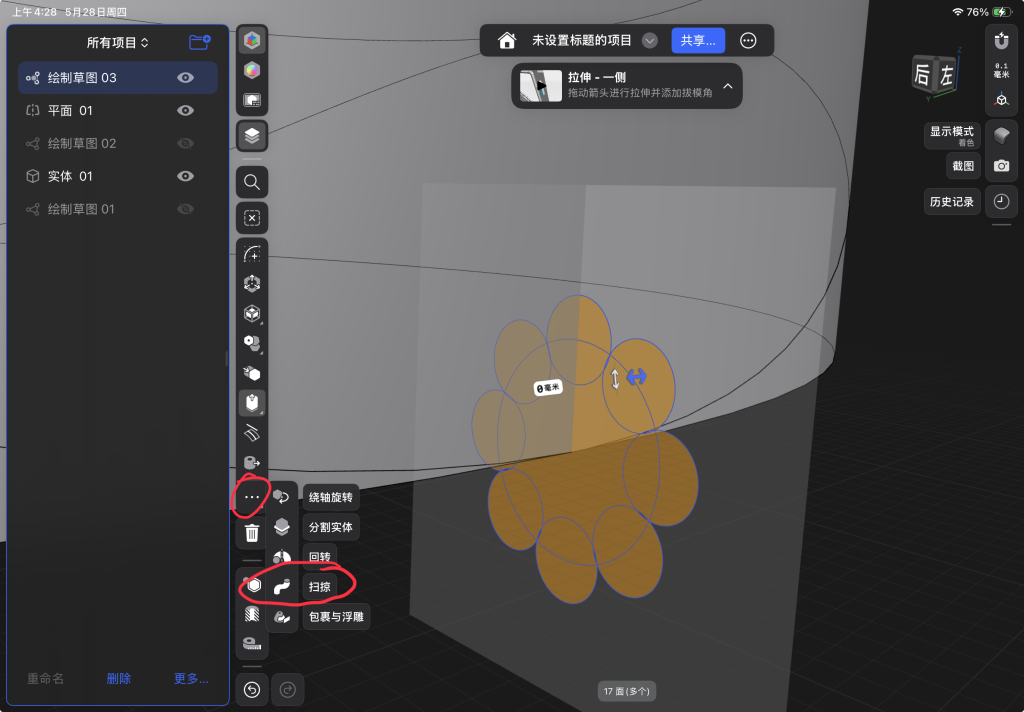

然后选择扫掠工具，前面我们所选择的面就是扫掠轮廓。再选择曲线作为扫掠路径

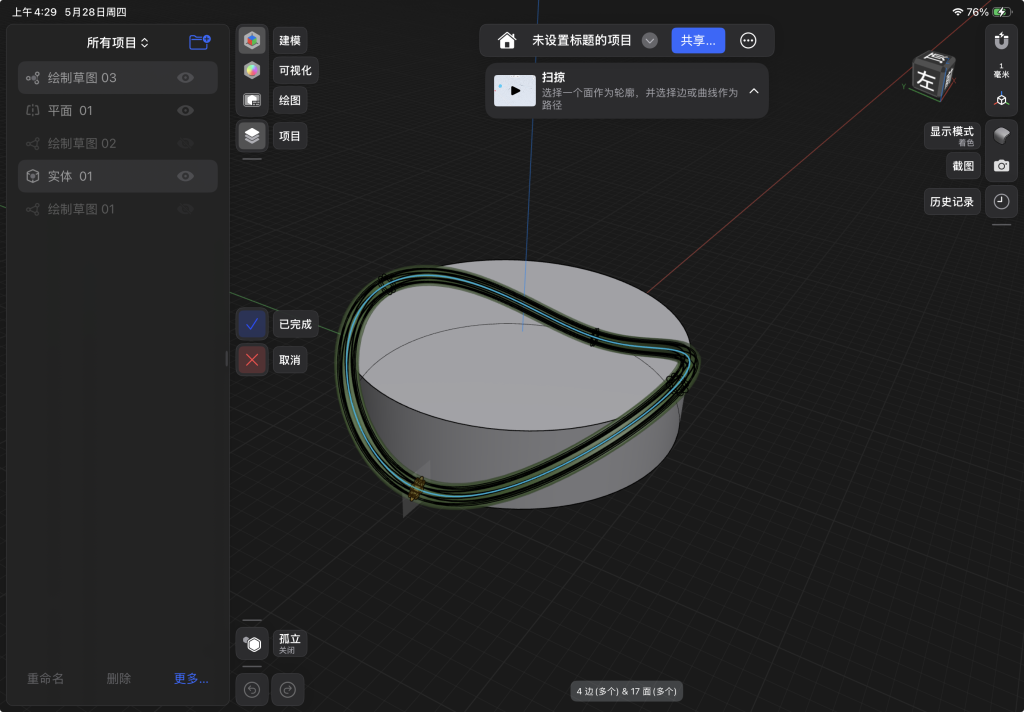

这是完成后的效果

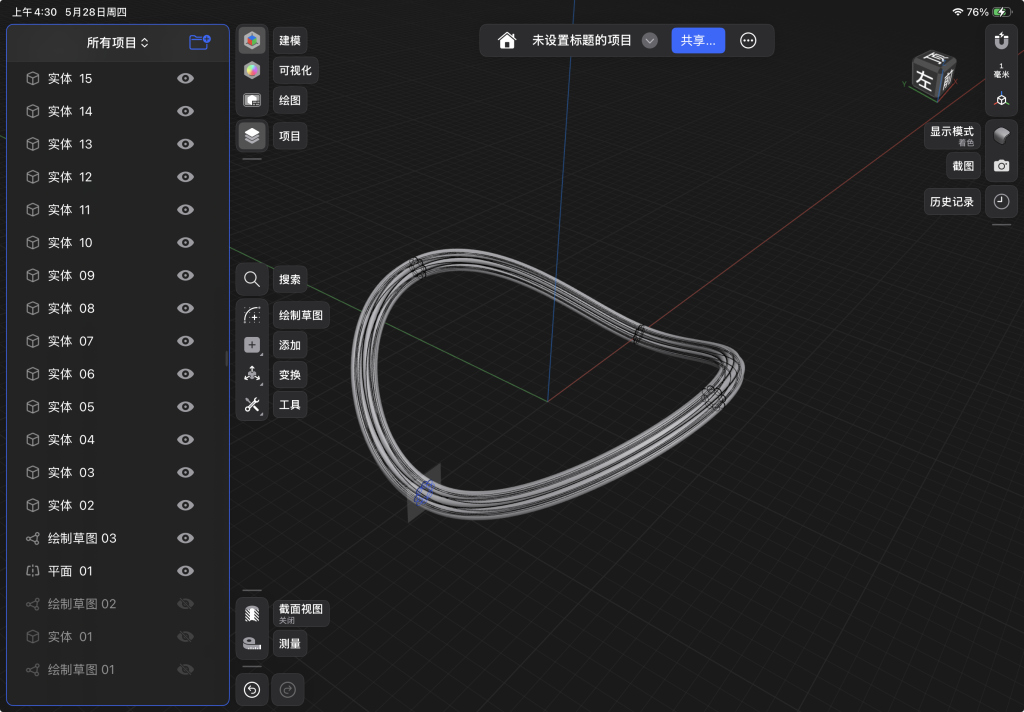

把实体 01 隐藏就是这个效果，但是不满意？希望八根子绳可以围绕主绳旋转

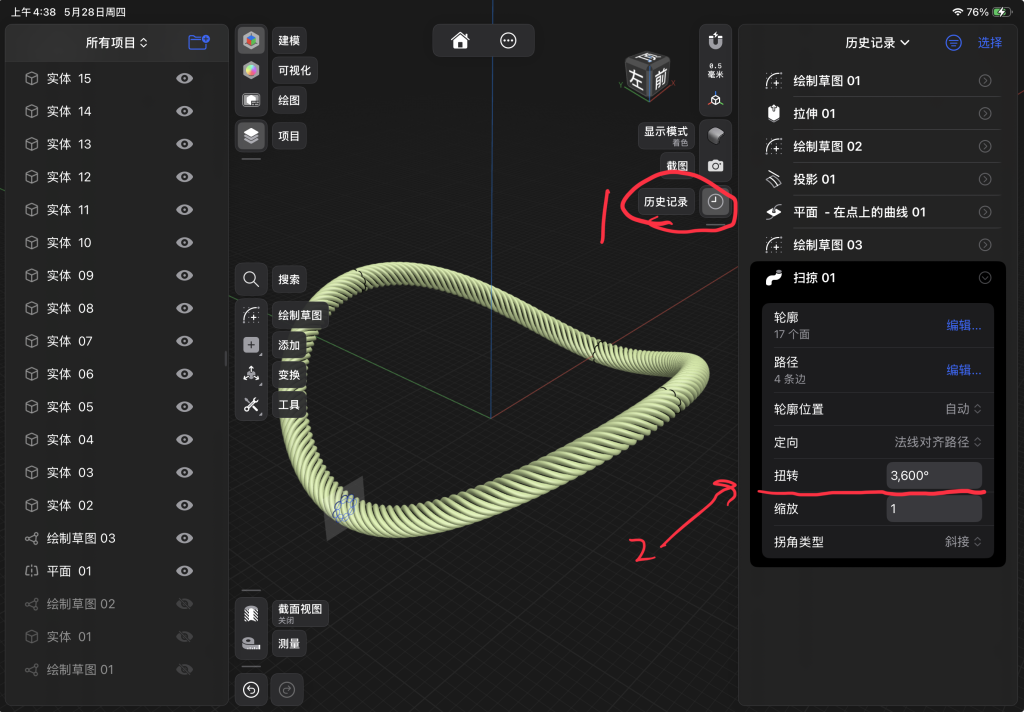

点击右边历史记录——展开刚刚的扫掠操作，将扭转设置为 3600 度或其他。就可以看到效果了

完成

选择可视化然后改一下材质，背景和灯光，大功告成！ 是不是感觉还不错？有一种玉的质感呢
