一些机箱设计标准

PCIE 挡板

参考资料 PCI EXPRESS CARD ELECTROMECHANICAL SPECIFICATION, REV. 3.0 https://pcisig.com/specification-overview/pci-express-cem

1. 半高 PCIE 挡板在 139 页
2. 双槽 全高 PCIE 挡板 在 144 页

ATX FLEX SFX 电源外观、电气设计标准

参考资料 ：ATX Version 3.0 Multi Rail Desktop Platform Power Supply

https://edc.intel.com/content/www/us/en/design/ipla/software-development-platforms/client/platforms/alder-lake-desktop/atx-version-3-0-multi-rail-desktop-platform-power-supply-design-guide/2.0/

在附录

ATX 等主板的

ATX_Specification 2.03

Baseboard I/O Connector Location Recommendation
(rear and side view—see Figure 3 for datum location) 在 14页

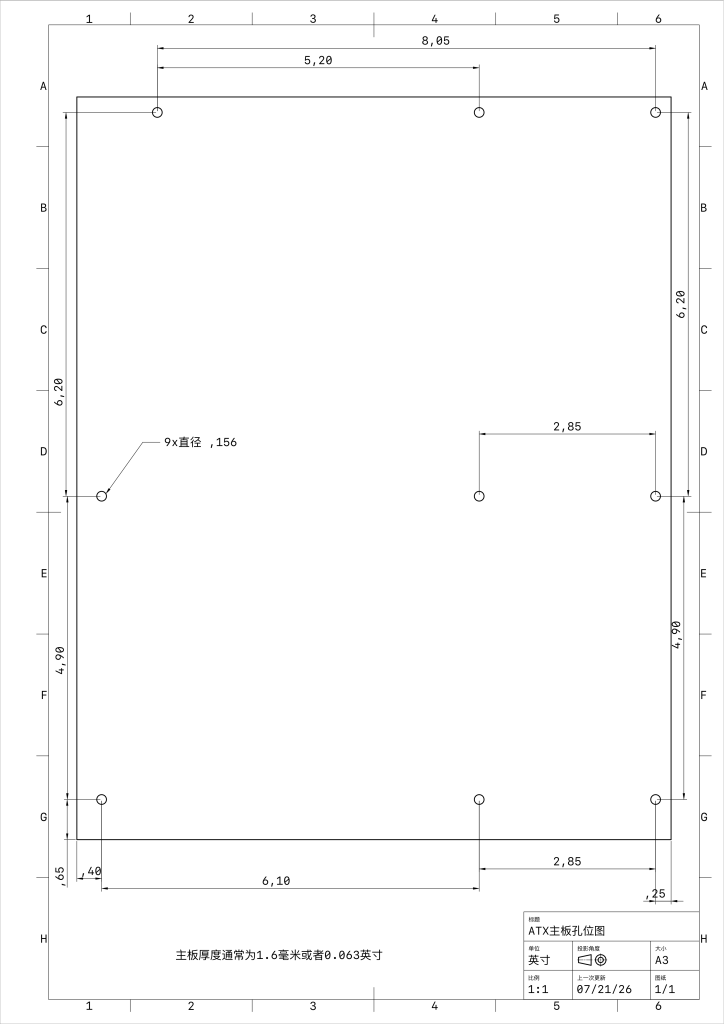

ATX 主板相对螺丝孔位 在 13 页

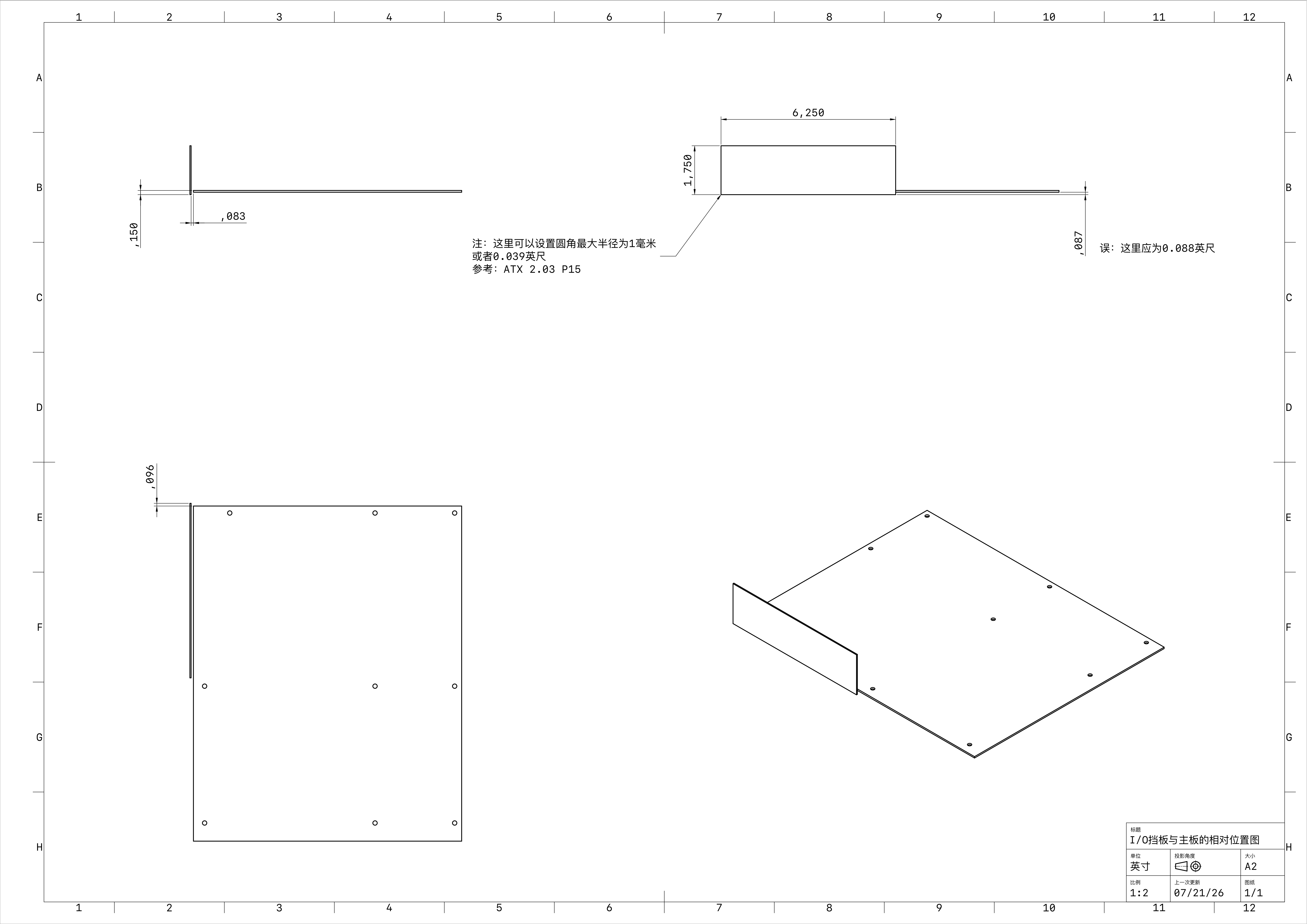

I/O挡板与主板的相对位置关系

然而IU挡板与主板之间的关系并不是紧贴的关系，他们之间不仅有间隔，甚至上下前后也有距离

额外参考资料

https://zhuanlan.zhihu.com/p/1949632351945593718 可能是全网最详细的总结资料

https://blog.csdn.net/weivnuo/article/details/127053903 各类型主板孔距
